È possibile silenziare i moduli (Muting)?

Procedura per disattivare i singoli moduli.

L'opzione "Muting" viene utilizzata per nascondere (o disabilitare) i moduli funzionali in modo che una singola applicazione possa essere utilizzata per diversi livelli di espansione (o configurazioni).

Il muting viene eseguito tramite gli ingressi da I9 a I16 del modulo centrale o tramite il software.

ATTENZIONE

  • I moduli disattivati devono essere rimossi dal rack.
  • Le modifiche all'hardware e l'applicazione delle impostazioni richiedono un ciclo di SPEGNIMENTO.
  • Gli stati dei blocchi logici dei moduli nascosti saranno impostati su "0" logico se non viene effettuata alcuna altra selezione.

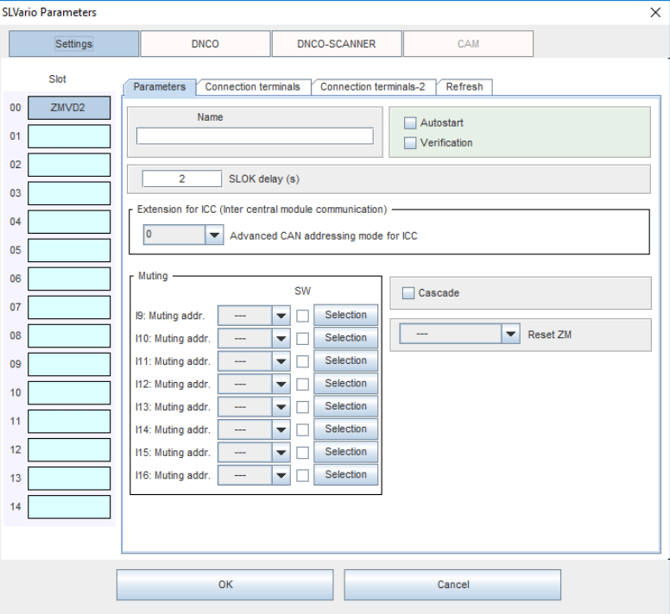

La funzione "Muting" è configurata nel menu "Tabelle dei parametri".

  • Selezionare il modulo che deve essere silenziato.

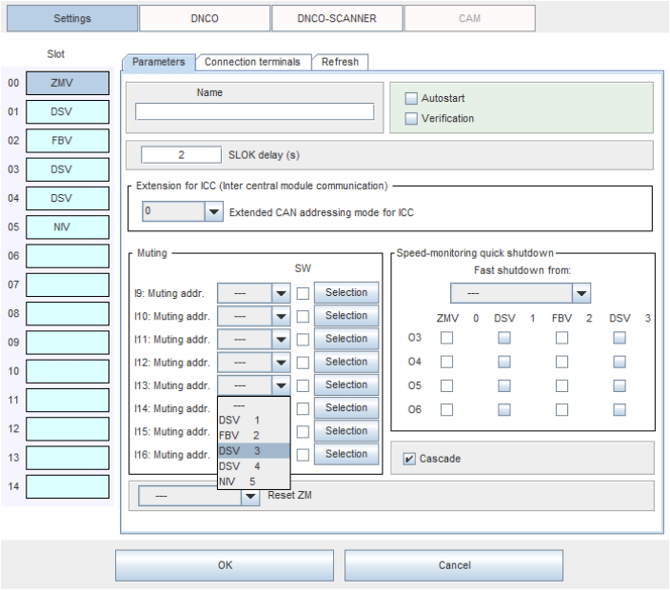

Nella figura, l'ingresso IN9 sul modulo centrale silenzerebbe il modulo DSV 4 Speed. La silenziatura può essere effettuata anche tramite il software del modulo centrale:

  • Selezionare il modulo che deve essere silenziato.
  • Seleziona la casella "SW" accanto ad esso.

Nella figura, il modulo RMV sarebbe disattivato. L'ingresso I9 non è necessario.

In alcuni casi, è necessario che gli stati dei moduli nascosti rimangano impostati per ulteriori elaborazioni.

Questo può essere definito nella sezione "Selezione silenziamento".

  • Selezionare "Selezione" (o "Scegli selezione").
  • Definire quali elementi di questo modulo devono rimanere impostati.
Nella figura, l'ingresso IN1 e l'uscita SK2 di questo modulo rimangono impostati.
