Come è possibile collegare tra loro diversi moduli centrali?

Collegare fino a 8 applicazioni SL VARIO (per modulo centrale) per lo scambio di segnali tramite moduli di rete.

Prerequisiti:

  • Modulo centrale per applicazione: ogni applicazione SL VARIO richiede un proprio modulo centrale su cui viene eseguita.
  • Modulo di rete (DNSL-NIV): ogni applicazione SL VARIO che deve partecipare alla trasmissione dei dati richiede un modulo di rete DNSL-NIV. Questo modulo viene inserito nel modulo centrale corrispondente dell'applicazione.
  • Connettori RJ45 sul modulo di rete: i moduli di rete dispongono di due connettori RJ45 destinati al collegamento in rete.

Collegamento delle applicazioni:

  • Cavi patch: utilizzare cavi patch standard (cavi di rete con connettori RJ45) per collegare tra loro i connettori RJ45 dei moduli di rete nei vari moduli centrali.

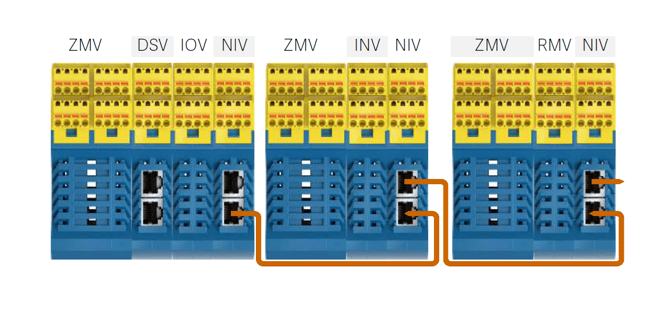

  • Collegamento seriale: le applicazioni sono collegate in una catena seriale. Collegare un connettore RJ45 del modulo di rete di un'applicazione a un connettore RJ45 del modulo di rete dell'applicazione successiva e così via.SL VARIO_DNSL-NIV_Beispiel-png

Configurazione della trasmissione del segnale in SL VARIO Designer:

  • Assegnazione di ingressi e uscite: in SL VARIO Designer è possibile configurare lo scambio dettagliato dei dati tra le applicazioni collegate. Qui è possibile definire quali segnali provenienti dagli ingressi e dalle uscite di un'applicazione devono essere inviati o ricevuti da altre applicazioni. (32 ingressi dati e 32 uscite dati disponibili)
  • Configurazione del modulo di rete: La configurazione si riferisce ai moduli di rete nei rispettivi moduli centrali. Si definisce quali punti dati comunicano tramite la rete.

Nota importante:

Utilizzo RJ45: I connettori RJ45 sui moduli di rete devono essere utilizzati esclusivamente per la comunicazione dati descritta tra le applicazioni SL VARIO. Qualsiasi altro utilizzo (ad es. per reti Ethernet) non è consentito.

Interruzione della connessione:

  • Conferma manuale: In caso di interruzione della trasmissione dei dati, è necessario ripristinare manualmente la connessione tramite il simbolo "Esci" in SL VARIO Designer. Questo simbolo si riferisce alla funzione del modulo di rete.

Riepilogo:

Ogni applicazione SL VARIO funziona su un proprio modulo centrale. Per la comunicazione, i moduli centrali richiedono moduli di rete (DNSL-NIV) con connettori RJ45. Il collegamento fisico avviene in serie tramite cavi patch tra i moduli di rete. In SL VARIO Designer si definiscono i segnali di ingresso e uscita che devono essere scambiati tra le applicazioni.
