Configurare i circuiti di sicurezza

Con i moduli SL VARIO è possibile configurare in modo semplice e affidabile importanti funzioni di sicurezza come arresti di emergenza, porte di sicurezza o barriere fotoelettriche. Questa guida illustra le funzioni più importanti in passaggi semplici e comprensibili.

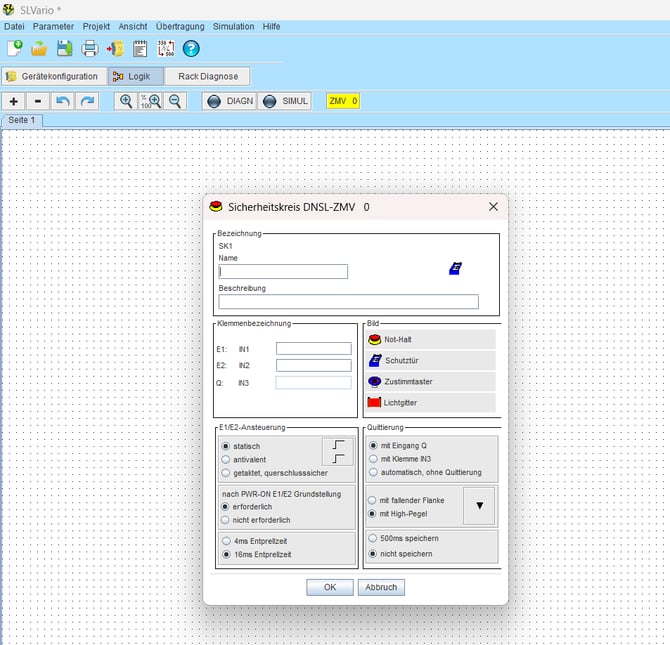

Configurazione

Nel software, è possibile assegnare alla funzione di sicurezza un nome chiaro e una breve descrizione. È inoltre possibile selezionare un simbolo adeguato che rappresenti visivamente la funzione, ad esempio l'icona di un pulsante di arresto di emergenza.

Controllo (E1/E2)

Il controllo definisce il modo in cui il modulo riconosce i segnali provenienti dagli interruttori. Sono disponibili tre opzioni:

• statico: il segnale è attivo in modo continuo finché l'interruttore è inserito.

• antivalente: due segnali vengono commutati in modo opposto. Se uno è attivo, l'altro è inattivo. Ciò consente di rilevare immediatamente eventuali guasti.

• sincronizzato: i segnali pulsano con un ritmo fisso. Questo metodo offre il massimo livello di sicurezza, poiché il modulo può controllare costantemente la connessione.

Stato iniziale dopo l'accensione

Questa impostazione è fondamentale per la sicurezza. Determina se il circuito di sicurezza richiede un controllo manuale dopo il riavvio della macchina o dopo il ripristino di un guasto.

Se questa opzione è attiva, il circuito di sicurezza deve essere azionato brevemente una volta per confermare che tutto sia in ordine. Solo allora la macchina può riavviarsi normalmente.

Acknowledgment

Acknowledgment è il passaggio necessario per sbloccare un circuito di sicurezza attivato, consentendone il ripristino.

È possibile impostare la conferma in diversi modi:

• con Input Q: si utilizza un pulsante separato per confermare il rilascio.

• automatico, senza conferma: il circuito di sicurezza si riattiva automaticamente non appena il guasto originale è stato risolto.

La conferma può essere attivata anche in due modi:

• con fronte di discesa: si preme brevemente un pulsante e il segnale viene riconosciuto dal passaggio da "on" a "off".

• con livello alto: è necessario tenere premuto il pulsante di conferma affinché il segnale venga riconosciuto.
