Fehler auslesen mit der Rack-Diagnose

Mit der Rack-Diagnose bietet Safeline eine umfangreiche Diagnose-Möglichkeit

NEUE DIAGNOSE STARTEN

Befindet sich Ihr Gerät im Fehlerzustand, so können Sie über die Rack-Diagnose den Fehler auslesen.
Die Rack-Diagnose funktioniert auch ohne Applikation.
Verbinden Sie hierzu das Gerät mit einem PC und starten Sie den DNSL Designer 2.

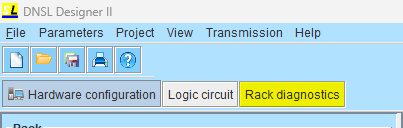

Klicken Sie auf "Neu" und dann auf "Rack-Diagnose"

Man befindet sich nun in der Rack-Diagnose-Darstellung. Das Programm benötigt eine kurze Zeit, um die Diagnose zu starten.
Solange die Meldung „Bitte Warten“ erscheint, bitte keine Aktionen durchführen.
Es wird die Standard-Diagnose angestoßen - „Button-1“ wird angewählt.
Das Programm wählt automatisch alle Module im Rack zur Diagnose aus.

Es werden kontinuierlich die Statusinformationen der Ein- und Ausgangsklemmen aller Module abgefragt. Mögliche vorliegende Fehler werden sofort erkannt und angezeigt. Dieser Vorgang läuft so lange, bis der Benutzer eine andere Funktion auswählt.

Fehler in der Rack-Darstellung auswerten

Bei den Fehlern auf SafeLine wird zwischen zwei unterschiedlichen Fehlerarten unterschieden. Zum einen sind es SLOK-OFF-Fehler, die einen SLOK-OFF(Fehlerhafter Betriebszustand von SafeLine) verursachen können. Zum anderen sind es Plausibilitätsfehler-Fehler, die auf einen unkorrekten, aber nicht zum SLOK-OFF führenden Zustand von SafeLine hinweisen.

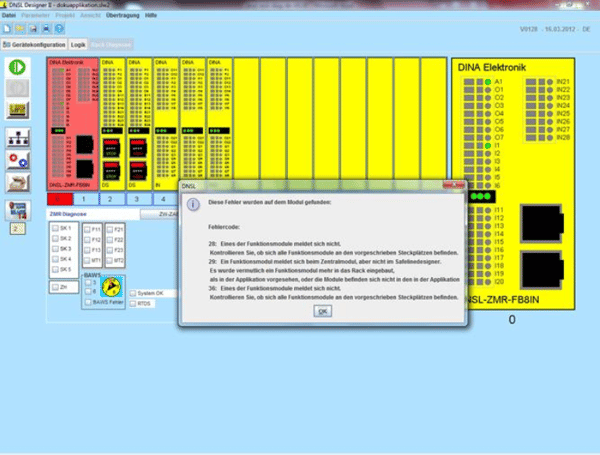

Jeder festgestellte Fehler führt dazu, dass die Steckplatznummernanzeigefelder des betroffenen Moduls im Bildbereich-2 bei Rackdarstellung rot aufleuchten.

Durch Anklicken auf diese rot hervorgehobenen Steckplatznummernanzeigefelder werden die am jeweiligen Modul vorliegenden Fehler angezeigt.

SLOK-OFF-Fehler besitzen einen Error-Code zwischen 01 bis 18 und 24 bis 64.

Alle Error-Codes mit der Nummer größer 64 führen nicht zu einem SLOK-OFF, sondern warnen lediglich vor unkorrekten aber nicht kritischen Zuständen.



FEHLER - DIAGNOSE

SLOK-OFF-FEHLER können wie auch aus den früheren Designer-Versionen her bekannt, gesondert über den Fehler-Diagnose-Button betrachtet werden.

Nach einem Mausklick auf diesen Button, erscheint das Fehler-Diagnose-Panel. Bis auf die Fehler mit den Nummern 19 bis 23 stellen alle hier angezeigten Fehler SLOK-OFF Fehler dar.

  1. Roter-Diagnose-Button: Aktuelle Fehler anzeigen
    Ist dieser Button aktiviert, so werden ständig die aktuell vorliegenden Fehler-Informationen aus SafeLine ausgelesen und angezeigt.
  2. Blauer-Diagnose-Button: Zuletzt gespeicherte Fehler anzeigen
    Ist dieser Button aktiviert, so werden ständig die zuletzt von SafeLine erkannten und in einem EEPROM permanent gespeicherten Fehler-Informationen angezeigt.
    Alle festgestellten Fehler werden in einem remanenten EEPROM gespeichert, und sind auch nach einem Spannungsausfall ersichtlich.
    Es ist sinnvoll diese Fehler auszuwerten, wenn SafeLine einen Fehler gemeldet hat, welcher aber nach dem Wiedereinschalten der Spannung nicht mehr ansteht. So kann man eventuell diesem Zustand vorbeugen.
  3. Button 3: Löschen gespeicherter Fehler
    Die im Punkt 2 erwähnten in SafeLine gespeicherten Fehler können mit diesem Button gelöscht werden.
    Wenn SafeLine mit einem Passwort versehen wurde, findet eine Passwortabfrage statt, damit der Löschvorgang durchgeführt werden kann.
  4. Button 4: Ausdrucken vorliegender Fehler
    Die Aktuell vorliegende Fehler-Maske kann für spätere Fehlerbetrachtungen ausgedruckt werden. Mit diesem Button wird ein pdf-Dokument mit allen Fehlern und Hardwareinformationen erstellt, die in Fehler-Diagnose-Maske zu sehen sind. Es können somit sowohl aktuelle Fehler als auch gespeicherte Fehler ausgedruckt werden.
  5. Einer von 64 auf dem Panel vorhandenen möglichen Fehler-Anzeige-Buttons.
    Liegt ein Fehler vor, so wird der entsprechende Fehlerbutton mit roter Farbe hervorgehoben.
    Durch Anklicken auf eines dieser Buttons erhalten Sie nähere Informationen zu dem angezeigten Fehler. Mit Ausnahme der Fehler mit den Nummern 19 bis 23 (Takt SK1 bis Takt SK5) stellen alle anderen Fehler auf dieser Maske Fehlerzustände dar, die zu einem SLOK-OFF führen.
    Einige der Buttons enthalten im Fehlerfall eine Nummer in Ihrem Anzeigefeld. Diese Nummer deutet auf die Steckplatznummer des Moduls hin, welches diesen Fehler ausgelöst hat.
  6. ComPort Status-Anzeige:
    Bei einer laufenden SLOK-OFF-Fehler-Diagnose wechselt dieser Kreis ständig seine Farbe. Dies ist ein zusätzlicher Mechanismus zur Überprüfung der Diagnosefunktionalität mit dem vorliegenden SafeLine.
  7. Während der Applikationserstellung mit dem SafeLine-Designer kann der Programmierer seiner Applikation Identifizierungsmerkmale hinzufügen. Hierbei ist es dem Programmierer möglich eine Maschinenbezeichnung, seinen Namen und weitere Informationen in SafeLine einzuprogrammieren.
    Diese und weitere Informationen, wie z.B. unterschiedlichste Checksummen und   Bibliotheksversionen der verwendeten Firmware werden jedes Mal neu aus SafeLine ausgelesen, wenn der Fehler-Diagnose-Button im Anzeigefeld-1 angeklickt wird.
    Diese Informationen werden hier dargestellt.
