Lettura degli errori con la funzione diagnosi rack

Con la funzione diagnosi rack, Safeline offre una possibilità di diagnosi completa.

AVVIA NUOVA DIAGNOSI

Con il pulsante l'utente può avviare la diagnosi del rack.

Il programma richiede un breve periodo di tempo per leggere tutte le informazioni necessarie dal modulo principale. Non eseguire alcuna azione mentre è visualizzato il messaggio "Attendere prego". Si avvia con la diagnosi standard, in conformità con il pulsante 1. Tutti i moduli nel rack vengono selezionati per il ciclo di diagnosi.

Tutte le informazioni di stato dei moduli vengono lette e visualizzate. Evidenziando il modulo in rosso, gli errori vengono visualizzati immediatamente.



Valutazione degli errori nella diagnosi del rack

Esistono due tipi di errori:

  • Errori SLOK-Off: stato di funzionamento errato del sistema SafeLine (ad es. errori interni)
  • Errori di plausibilità: stato di funzionamento errato dei connettori esterni (ad es. 2 ingressi per OMS sono logici alti)
Se viene rilevato un errore su un modulo, il rettangolo in cui è visualizzato il numero dello slot viene evidenziato in rosso. Cliccando su questo rettangolo si apre una finestra in cui gli errori sono descritti in modo più dettagliato.



Gli errori SLOK-Off hanno un codice di errore compreso tra 1 e 18 e tra 24 e 64.

Gli errori con codice superiore a 64 non sono errori SLOK-Off. Essi indicano che da qualche parte si è verificata una condizione errata ma non critica. Ad esempio: Più di un ingresso dell'OMS è a livello logico alto.

ERRORE - DIAGNOSI

Gli errori SLOK-Off saranno considerati separatamente come nelle versioni precedenti di Designer con un clic sul pulsante:

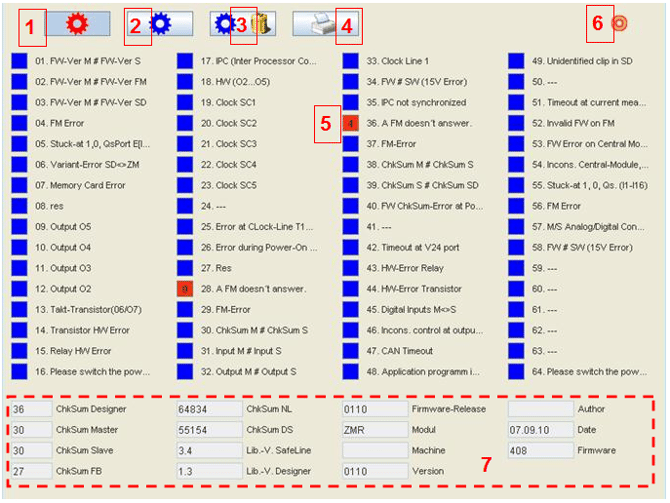

Dopo aver cliccato sul pulsante, appare la seguente finestra.

Tutti i possibili guasti qui indicati, eccetto gli errori da 19 a 23, sono errori SLOK-Off.

  1. Pulsante di diagnosi rosso: vengono visualizzati gli errori correnti. Se questo pulsante è attivato, gli errori correnti vengono letti dal modulo principale e visualizzati.
  2. Pulsante di diagnosi blu: gli errori salvati possono essere letti dal modulo principale dove sono stati salvati nella EEPROM interna. Tutti gli errori vengono salvati nella EEPROM interna in modo da poter essere visualizzati anche dopo un'interruzione di corrente.
  3. Pulsante 3: Cancella gli errori salvati sul modulo principale. Se il modulo principale è configurato con una password, sarà necessario inserirla per cancellare gli errori.
  4. Pulsante 4: Stampa gli errori La maschera degli errori effettivi (errori effettivi o errori salvati) può essere stampata in un documento pdf a scopo di documentazione.
  5. Se è stato rilevato un errore corrispondente, il rettangolo è rosso con il numero di slot corrispondente al suo interno. Cliccando su questo rettangolo, in una nuova finestra vengono visualizzate informazioni dettagliate sull'errore.
  6. Stato ComPort: Il colore del cerchio cambia da rosso a verde se viene stabilita una connessione con il modulo principale.
  7. In quest'area vengono visualizzate molte informazioni sull'applicazione, sul modulo principale come il firmware, il checksum e i dettagli specifici dell'utente (autore e macchina).
